型號：HK-DLD-1500
時間：2025-04-08
訪問量：3620
一、電池跌落試驗機介紹：

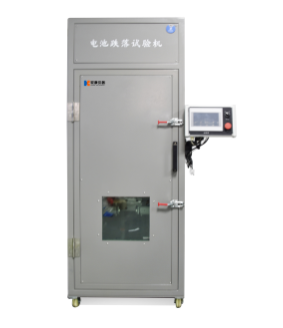

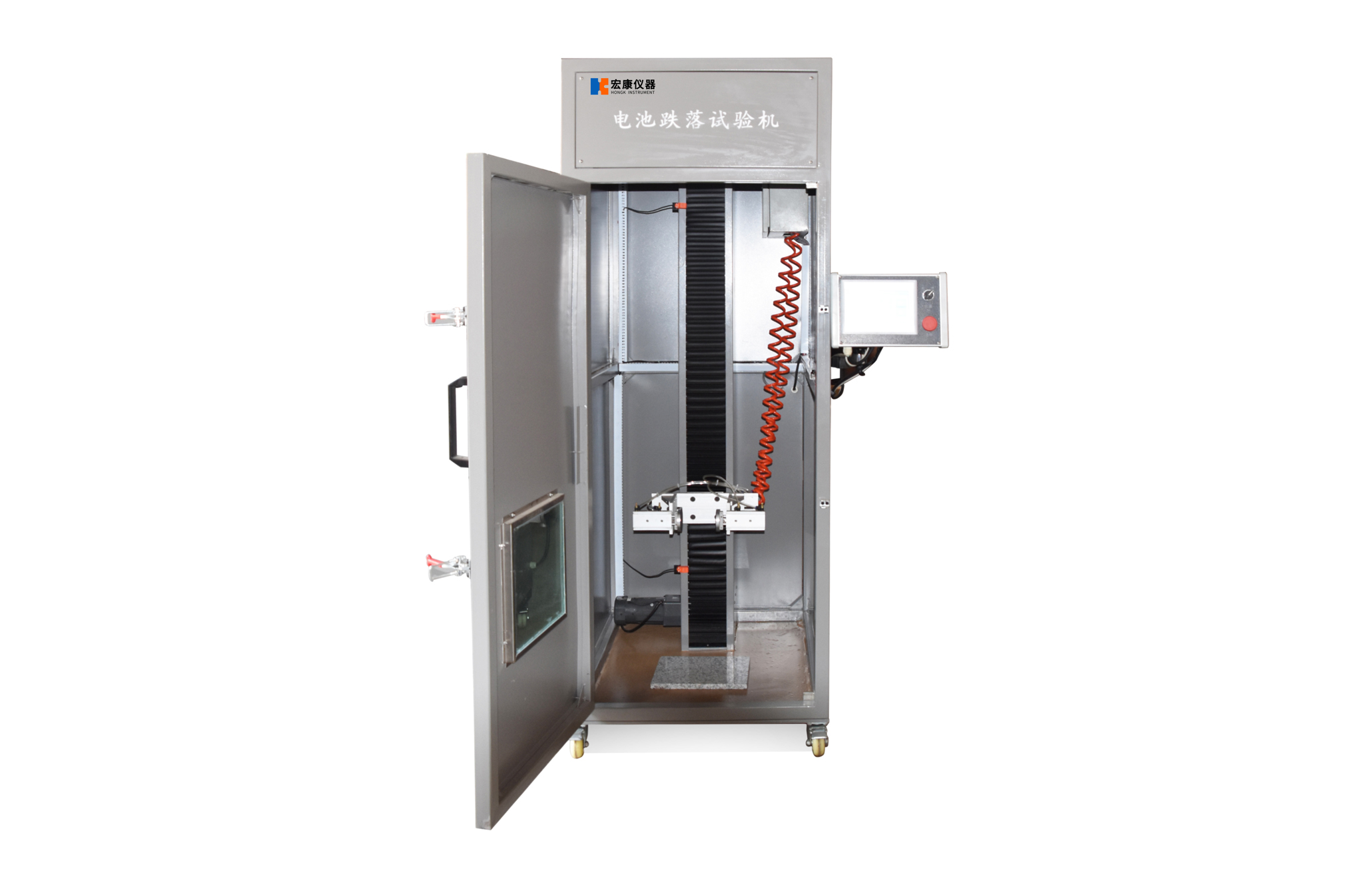

專用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度。采用雙柱導向、高度跌落次數可置，工作穩定可靠，可實現棱、面、角跌落。本機采用光電控制，可設定七檔跌落高度，也可自由選擇跌落高度，跌落釋放采用電磁控制，能使試樣瞬間自由落下，對包裝容器進行之棱、角、平面進行跌落沖擊試驗。
用途：本機適用于行動電話（手機）,手機鋰電池,對講機，電子詞典，樓寓對講電話， CD/MD/MP3,等小型消費類電子制品及零部件之自由落下試驗。
特點及功能：本機采用氣動結構，將被測試件置于專用夾具（可調行程）夾牢，按下跌落鍵，氣缸松開，試件將作自由落體試驗；
符合標準：
GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：
將電池按照規定的試驗方法充滿電后，跌落高度自由落體跌落于混凝土板上。
跌落高度分級:
A.容量1000mAh以上，跌落高度1.0m
B.容量1000mAh及以下，跌落高度1.5m
C.對于如手持式電子設備等預定使用高度高于1.0m的便攜式電子產品供電的容量超過1000mAh的樣品，其跌落高度應為1.5m。圓柱型和紐扣型電池兩個端面各跌落一次，圓柱面跌落兩次，共計進行四次跌落試驗；方型和軟包電池每個面各跌落一次，共進行六次試驗,保證每個隨機方向均受到?jīng)_擊。
接收標準：電池應不起火、不爆炸。
二、特點：
1.設計說明
（1）動力源:通過電機帶動滾珠絲桿傳動；
（2）控制方式:PLC 觸摸控制,可觸摸手動輸入控制的高度,以及高度單位…等；
（3）排煙功能:測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外；
（4）照明功能:門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態；
2.安全保護系統
（1）附有無熔絲保護開關；
（2）試驗箱：極限超溫，風機、電機過熱繼電器保護；
（3）電源：漏電保護，超載及短路保護；
（4）溫濕度過零點閘流體功率控制器保護；
3.設備工作環境
（1）環境溫度：0～35℃；
（2）環境濕度：20%RH～90%RH，非冷凝；
（3）設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量；（4）使用場地:地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源；
（5）場地地面承重能力:不小于200kg/m2；設備周圍留有適當?shù)木S護空間；
三、電池跌落試驗機試驗步驟：
1、 提起試驗樣品至所需的跌落高度位置，并按預定狀態將其支撐住。
其提起高度與預定高度之差不得超過預定高度的±2%。跌落高度是指準備釋放時試驗樣品的zui低點與沖擊臺面之間的距離.
2、 按下列預定狀態，釋放試驗樣品：
a.面跌落時，使試驗樣品的跌落面與水平面之間的夾角zui大不超過2°
b.棱跌落時，使跌落的棱與水平面之間的夾角zui大不超過°，試驗樣品上規定面與沖擊臺面夾角的誤差不大于±5°或夾角的10%（以較大的數值為準），使試驗樣品的重力線通過被跌落的棱.
c.角跌落時，試驗樣品上規定面與沖擊臺面之間夾角誤差不大于±5°或夾角的10%（以較大的數值為準），使試驗樣品的重力線通過被跌落的角.
d.無論何種狀態和形狀的試驗樣品，都應使試驗樣品的重力線通過被跌落的面、線、點.
3、 實際沖擊速度與自由跌落時的沖擊速度之差不超過自由跌落時的±1°.
4、 試驗后按有關標準或規定檢查包裝及裝物的損壞情況，并分析試驗結果.
四、參數
|
1.跌落高度 |
300～1500mm； |
|
2.顯示精度 |
0.1mm； |
|
3.顯示方式 |
PLC 觸摸屏顯示測試參數； |
|
4.允許試件最大重量 |
≤5kg； |
|
5.允許試件最大尺寸 |
W200*D200*H200mm； |
|
6.跌落地板介質 |
鋼板（大理石板、硬木板各 1 塊）； |
|
7.排風口 |
直徑 120mm； |
|
8.箱門 |
單門，開觀察窗，冷拉手門鎖； |
|
9.視窗尺寸 |
390 X 360mm(20mm 厚鋼化防爆玻璃)； |
|
10.測試落點 |
自由落下； |
|
11.跌落方式 |
氣動跌落； |
|
12.升降方式 |
電動升降； |
|
13.使用氣壓 |
≥0.5Mpa（氣源自配）； |
|
14.機臺內尺寸 |
W700 x D850 x H1850mm； |
|
15.機臺外尺寸 |
W900 x D750 x H2000mm； |
|
16.電源 |
AC 220V±10% 50HZ； |
|
17.功率 |
600W； |
|
18.機臺重量 |
約 150KG； |
